WPL C24で遊んでいて、こんな症状が出たらESC受信機（ESC＋受信機一体の基板）の交換タイミングかもしれません。
- スロットルが反応しない / たまに途切れる
- ステアリングが勝手に切れる・戻らない
- バッテリーを繋ぐと異常発熱・焦げ臭い
- 水濡れ後から調子が悪い
このページでは、初心者でも迷わないように
「必要工具 → 分解 → 基板の外し方 → コネクタ接続 → 取り付け → 動作確認」まで、順番通りに解説します。
Contents
WPL C24のESC受信機とは？（役割をサクッと）
WPL C24のESC受信機は、走行（スピード制御）と受信（プロポの信号受け取り）が1枚にまとまった基板です。
ここが故障すると、モーターやサーボが元気でも車体が動きません。
交換前に用意するもの（工具・準備）
必要な工具
- 小型プラスドライバー
- ピンセット（コネクタ外しで活躍）
- （あると安心）スマホ：配線の写真を撮る用
作業前の注意（初心者が失敗しやすいポイント）
- バッテリーは必ず外してから作業（ショート防止）
- ネジが小さいので、机の上は片付けて紛失防止
- コネクタは「コードを引っ張らず」コネクタ本体を持って抜く（破損防止）
WPL C24のボディを外す（最初の分解）
まずボディを外します。
背面のフードを外し、ボディ全体を持ち上げて取り外します。
デッキを外してESC基板を露出させる
車体内部のデッキを外して、ESC受信機（基板）へアクセスします。
手順

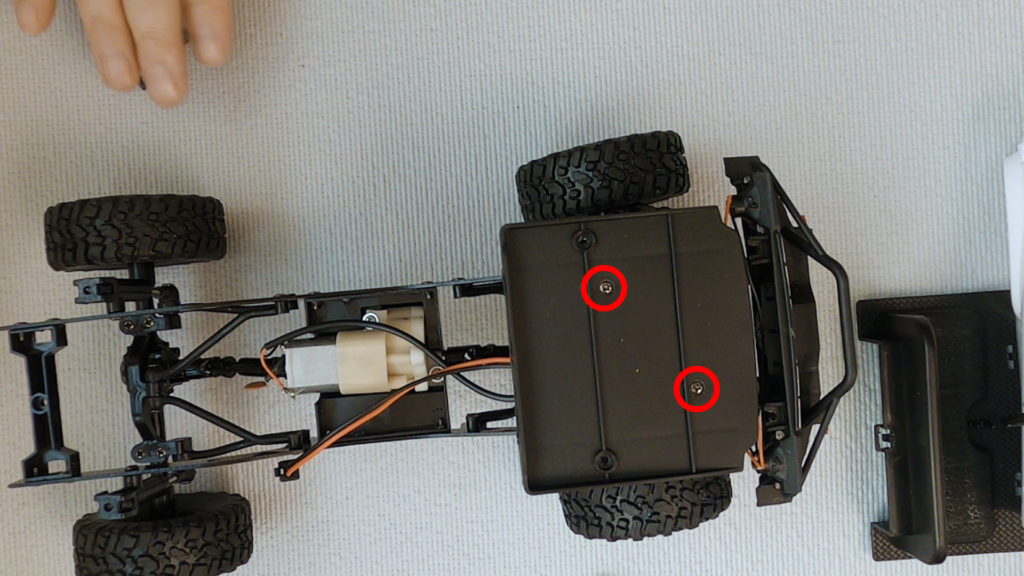

- デッキ固定のネジ 2本を外す
- デッキを持ち上げて取り外す
- ESC基板が見える状態にする
ポイント：配線を無理に引っ張らない。引っかかる場合は角度を変えてゆっくり。
ESC受信機（基板）の取り外し方法

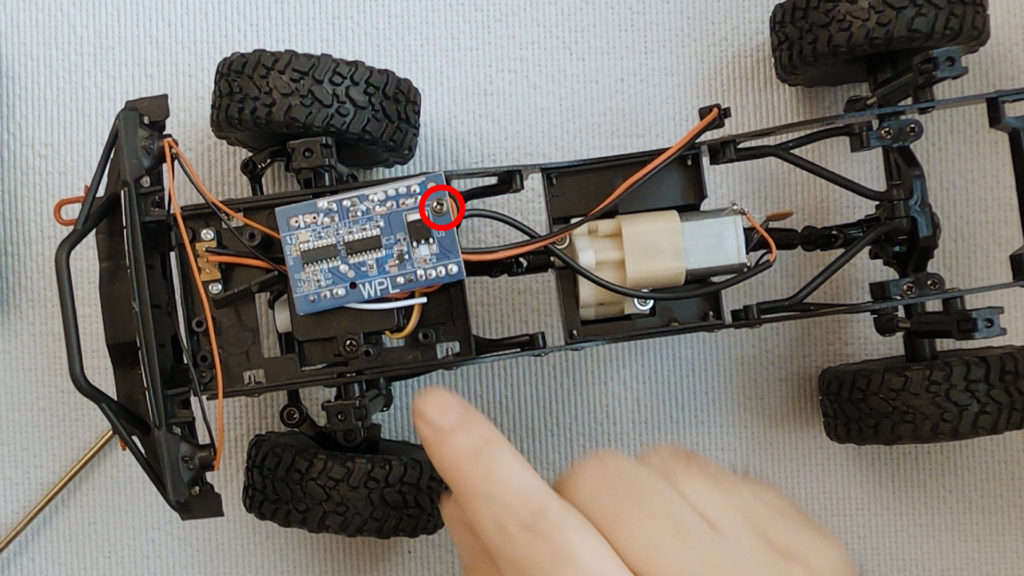

1) 基板固定ネジを外す（1本）
基板はネジ1本で固定されていることが多いです。
まずそのネジを外し、基板を動かせる状態にします。
2) コネクタを外す（ここが一番重要）
次に、基板につながるコネクタを外します。
小さくて固いことがあるので、ピンセットでコネクタ本体をつまんでゆっくり抜きます。
先にやると失敗が減る：配線の写真を撮る
外す前にスマホで1枚撮影しておくと、復旧が一気に簡単になります。
コネクタには色分けがあります。たとえば、サーボモーターにつながるコードは黒と茶色、赤と赤、黄色とオレンジといった具合です。間違えないように、作業前に確認しておくと安心です。
【迷わない】コネクタ接続の考え方（色・向き）
コネクタは「向き」が決まっている
コネクタには突起があり、基本的に逆向きには刺さりません。
ただし、無理に押すと破損するので「向きを合わせてスッと入る方向」で差し込みます。
サーボモーターの接続（色を合わせる）
サーボ（ステアリング）のコネクタは、色の並びを合わせて挿します。
例：黒/茶系、赤、黄色/オレンジ系…のように、同じ並びになるように接続してください。
ここがズレると「ステアだけ変」「逆に切れる」などの症状が出やすいです。
新しいESC受信機を取り付ける（逆の手順）
1) コネクタを差し込む
外したときと逆の順番でOKです。
- まずサーボ
- 次にモーター
- 最後にバッテリー側（必要に応じて）
配線は“ねじれ”と“噛み込み”がない状態にして、基板が自然に収まるように整えます。
2) 基板を元の位置に戻してネジ固定（1本）
基板が浮いたり、配線が下に入り込んでいないか確認してから固定します。
デッキとボディを戻す（配線トラブル防止）
デッキを取り付ける（ネジ2本）
デッキを戻すときは、配線がデッキの下に噛みやすいです。
ネジを締める前に、配線が逃げているか一周チェックします。
バッテリーコネクタは“外に出す”
最後に重要。
バッテリー接続用コネクタを車体の外に出しておくのを忘れないでください。
これを忘れると、後から引っ張って断線…が起きがちです。
動作確認チェックリスト（ここまでやれば失敗しない）
- 組み上げたら、机の上で確認します。
- 受信：操作が途切れない（距離を少し離してもOK）
- ステア：左右に切れて、手を離すと戻る
- スロットル：前進→停止→後退が素直に出る
- 異音：ギア鳴り・引っかかりがない
- 発熱：数十秒動かして基板が異常に熱くならない
よくある質問（FAQ）
Q. WPL C24のESC受信機交換は初心者でもできますか？
A. はい。必要工具が少なく、ネジも少ないので、手順通りなら十分可能です。コネクタはコードを引っ張らないことだけ注意してください。
Q. 交換したのに動かない原因は？
A. 多いのは「コネクタの刺し忘れ」「向きが合ってない」「配線の噛み込み」です。まずはサーボ・モーター・バッテリー順に再確認がおすすめです。
Q. 他モデル（C34など）にも同じ手順で応用できますか？
A. 基本は同じです。違うのは主にボディの外し方で、ESC受信機の接続は共通部分が多いです。
まとめ：WPL ESC交換の基本は「ネジ少・コネクタ丁寧」
WPL C24のESC受信機交換は、ポイントさえ押さえれば初心者でも十分できます。
- バッテリーを外して安全に
- 外す前に配線を撮影
- コネクタは本体をつかんで丁寧に
- 配線の噛み込みを防いで組み戻し
- 最後に動作確認チェックリスト
